在科技飛速發展的今天，芯片作為現代電子設備的核心部件，其重要性不言而喻。你知道芯片是如何從普通的原材料一步步變成高科技的結晶嗎？今天，小編就帶大家深入了解 LED 晶圓加工的全過程，揭開芯片制造的神秘面紗。
LED 晶圓制造
LED 晶圓，是將硅（Si）、砷化鎵（GaAs）等生成的單晶柱切成薄片的圓盤。其中，大部分 LED 晶圓由沙子中提取的硅制成。地球上豐富的硅資源不僅能穩定供應，還具有無毒、環保的特性。

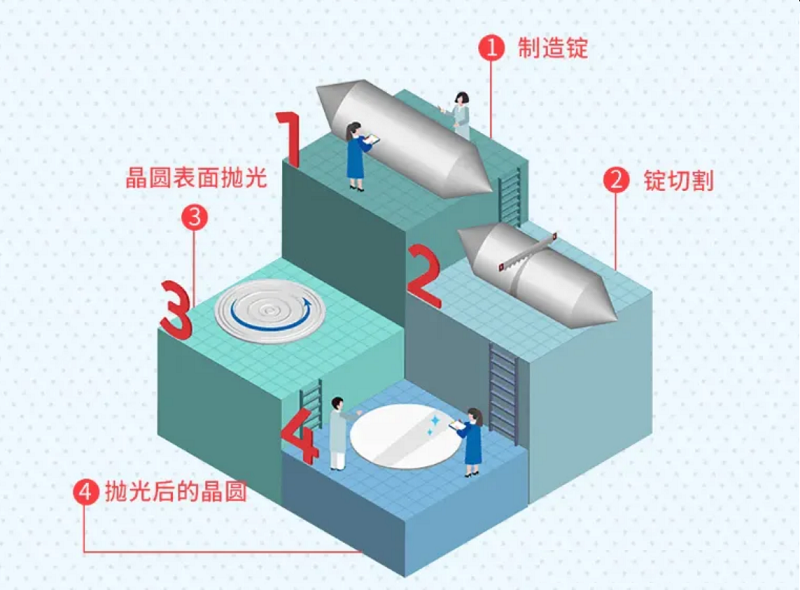

首先是制造錠的過程。從沙子中提取硅后，經過提純工序，在高溫下溶解硅原料，制造出高純度的硅溶液，使其結晶凝固形成硅柱，也就是錠（Ingot）。
接著進行 LED 晶圓切割。將硅錠切割成均勻厚度的薄片，從而形成圓盤狀的 LED 晶圓。目前，LED 晶圓的尺寸有 150mm（6 英寸）、200mm（8 英寸）、300mm（12 英寸）等多種規格。
最后是 LED 晶圓表面拋光。對切割后的 LED 晶圓進行精細加工，使其表面光滑如鏡，消除切割后產生的瑕疵和粗糙度。
LED 晶圓加工
LED 晶圓加工環節是整個工藝中成本最高、最為復雜且至關重要的一環。
勻膠步驟中，在 LED 晶圓表面均勻涂抹一層光刻膠。隨后，光刻環節利用光刻機，通過精確的光線在光刻膠上刻出圖案，使 LED 晶圓的部分區域裸露出來。
沉積過程是在晶片上沉積薄膜材料以生成電子元件，可通過化學氣相沉積（CVD）、物理氣相沉積（PVD）和原子層沉積（ALD）等先進技術實現。
刻蝕環節分為干法和濕法兩種。干法是用等離子體刻蝕裸露的 LED 晶圓，形成溝槽；濕法則是使用化學溶劑進行刻蝕。
離子注入步驟在溝槽中注入特定的離子，以改變材料的電學性質。接著進行化學機械拋光（CMP），對 LED 晶圓表面進一步拋光處理。
金屬化是在 LED 晶圓表面沉積金屬層，形成電路的導線部分。最后，對加工后的 LED 晶圓進行電學測試，確保其功能正常。
切割和封裝
芯片的切割和封裝是半導體制造過程中的關鍵步驟，它們決定了芯片能否正確安裝和使用在電子設備中。
切割過程通常使用精密的切割鋸或激光，將加工好的 LED 晶圓切割成單個所需尺寸的芯片，確保切割的精確性和芯片的完整性。
封裝則是將裸芯片（未封裝的芯片）安裝到一個保護性外殼中，以便于在電子設備中使用。
LED 晶圓加工是一個高度精密和自動化的過程，涉及眾多專用設備和材料。每一個步驟都需要嚴格的控制和精確的工藝，才能確保最終產品的性能和質量。芯片的誕生凝聚了無數科技工作者的智慧和汗水，也為現代電子設備的發展提供了強大的動力。讓我們一起期待未來芯片技術的不斷創新和進步，為我們的生活帶來更多的驚喜和便利。
